天然超薄石材保温装饰一体板简介
Green city energy-introduction

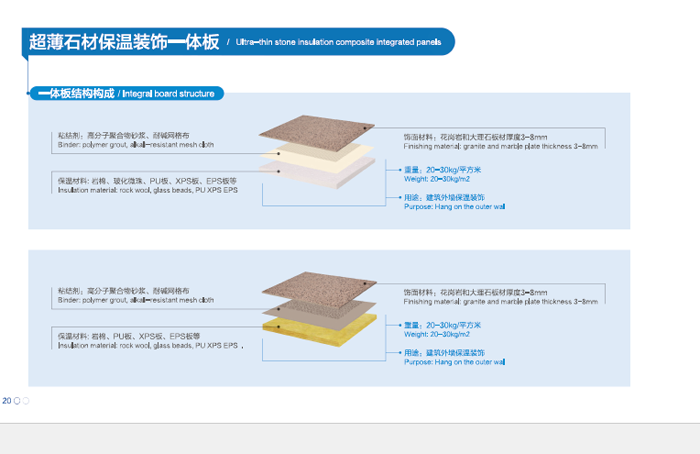

超薄石材结合保温材料，加工成集保温、防火、装饰、安全为一体的新型节能建筑材料——伟图超薄石材保温装饰一体板。
天然超薄石材保温装饰一体板施工工艺
Green city energy-introduction
为什么需要建筑装饰保温一体化板材系统？
Green city energy-Color
为什么需要建筑装饰保温一体化板材系统？
建筑装饰保温一体化系统，是国内外最新问世并替代传统《建筑外墙外保温薄抹灰系统》标准的系统产品，它的优势有六大板块;
◆ 建筑外墙应用防火、安全。
◆ 材料应用节能环保，比传统装饰石材提高应用率300%。
◆ 大大减轻墙体承重，与建筑墙体同寿命。
◆ 采用粘锚结合的安装施工技术。
◆ 比传统干挂装饰石材节省成本150-200元/平方米。
◆ 施工进度提高40%。
结论：装饰保温一体板系统，特别适用于新建、改建的工业及民用建筑，以及既有建筑节能改造；根据GB 50016 《建筑防火设计规范》，使用高度不受限制。

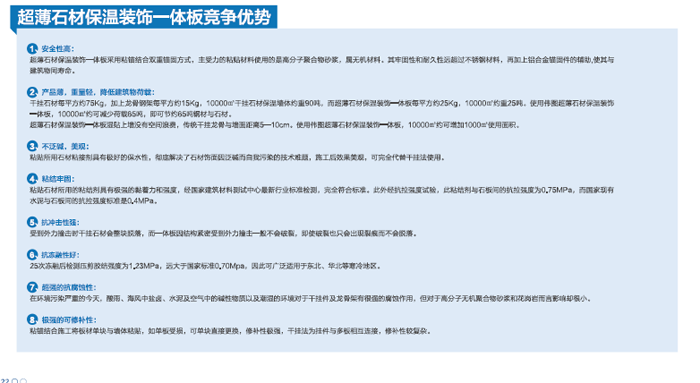

天然超薄石材保温装饰一体板优势
Green city energy-advantage
有关技术数据详见下表：
| 序号 | 项目 | 指标 |
| 1 | 抗风荷载性能，kpa | ≥4500（建筑＜100m）；建筑高度≥100m按设计要求 |
| 2 | 抗冲击性能，J | ≥10（建筑物首层及门窗等易受碰撞部位）；≥3（二层以上墙面） |
| 3 | 吸水量，g/㎡ | 吸水量≤500 |
| 4 | 耐冻融循环 | 30次冻融循环，不出现开裂、空鼓或脱落 |
| 5 | 系统传热系数，w/㎡·k | 符合设计要求 |
| 6 | 面层不透水 | 2h不透水 |
| 7 | 耐候性 | 80次热雨周期和5次热冷周期，不得出现开裂、剥落 |
天然超薄石材对比
Green city energy-compared
经济效益 | 超薄石材 | 传统干挂石材 |
| 重量 | 约25Kg/m2（以8mm为例） | 约90Kg/m2 |
| 安全系数 | 粘锚结合方式，超薄石材相对自重较轻，安全性高。与墙体结为一体，避免出现整块脱落的现象。 | 大面积的使用金属龙骨，而后期又无法对金属龙骨进行有效的防锈维护处理，龙骨锈蚀问题；系统自重过重对建筑物荷载力要求高。 |
| 施工工艺 | 粘锚结合，以粘为主，以锚为辅。 | 需要安装钢结构，搭建龙骨。 |
| 施工工期 | 安装周期短，缩短三分之一的工期。 | 分三个施工周期：龙骨安装周期；填充保温材料周期；安装饰面板周期。 |
| 整体造价成本 | 相对低 | 相对高 |
| 性能对比 | 硅酸钙板+岩棉一体板 | 薄石材保温防火装饰一体板 |
| 一体板构成 | 双层硅酸钙板+有机胶粘剂+夹心岩棉板+饰面层 | 砂浆衬底+玄武岩棉保温板+薄石材（不大于8mm） |
| 饰面层的多样性 | 通常仅为氟碳漆饰面层 | 各类真石材 |
| 耐久性 | 有机高分子材料，泛黄，褪色 | 真石材永不褪色 |
| 构造安全 | 侧槽挂件，安全性低 | 采用可调式挂件，适应板体应力释放，安全可靠 |
| 保温层厚度 | 不超过6cm | 厚度不受限制，满足不同地域的节能要求。 |
| 板面变形风险 | 硅钙板长期使用易变形，造成板渗水风险。 | 真石材材料，性能稳定，无变形风险。 |
| 经济性 | 为保持功能性，需多次涂刷，整体成本高 | 一次投入，年化使用成本低 |
实验数据表明:装饰保温一体化的薄型石材粘贴加锚固墙面装饰，与钢质龙骨干挂外墙比较发现:5--8mm厚的薄型石材单位重量为每平方米10～15kg,粘贴后,单位墙面受重每平方米20～25kg,距离原墙面2～3mm,粘贴石材每人每天可操作完成10平方米以上,单位施工成本比普通石材钢龙骨干挂节约150-200元人民币以上。通过脱落安全检测实验表明:薄型石材的压缩剪切厚强度、耐温强度、耐水强度、耐冻融强度和收缩率均达到标准要求，节能环保优势突出。
■ 降低建筑荷载
干挂石材每平方约75Kg,加上龙骨钢架每平方约90Kg，
10000㎡干挂石材保温墙体约重900吨，而超薄石材保温装饰一体板每平方约250Kg，10000㎡约重250吨。
使用伟图超薄石材保温装饰一体板， 10000㎡约可减少荷载65吨，即可节约650吨钢材与石材。
■ 增加建筑使用面积
超薄石材保温装饰一体板湿贴上墙没有空间浪费，传统干挂龙骨与墙面距离5—10cm。使用伟图超薄石材保温装饰一体板， 10000㎡约可增加1000㎡使用面积。
天然超薄石材保温装饰一体板粘锚结合工艺与干挂石材保温墙体装饰工艺对比
| 序号 | 比较项目 | 伟图超薄石材保温装饰一体板墙体 | 干挂石材保温墙体 |
| 1 | 行业政策 | 国家大力提倡超薄石材保温装饰一体板墙体的推广及应用 | 部分地区禁止高层外墙干挂石材保温墙体在建筑幕墙工程上使用 |
| 2 | 结构特征 | 材料容重轻，施工快捷，需墙面砂浆找平。 | 材料容重过重，施工繁琐，不需要墙面找平。 |
| 3 | 安全防火 | 粘锚结合上墙与基层形成一体，安全可靠，减轻墙体荷载三分之二左右，受到外力破坏也不脱落。复合板用无机高分子聚合物砂浆包裹后不具有点燃性，防火可达A级。 | 焊接、切割、现场易产生明火，隐患很多，自重90kg/㎡左右。受到外力破坏就会脱落。石材与墙体之间形成烟囱效应。如果用不燃材料保温效果效能较差。 |
| 4 | 保温性能 | 完全可达到65％节能要求。保温性能极佳。 | 龙骨穿透保温层，使保温效能大幅度降低。 |
| 5 | 牢固性能 | 拉拔强度3.2兆帕。抗冲击，不变形，不位移。 | 拉拔强度0.1兆帕。抗冲击较差，有位移及变形。 |
| 6 | 耐久、耐候性能 | 与建筑物同寿命。国标25次耐冻融试验。 | 20年。国标25次耐冻融试验。 |
| 7 | 性价比 | 辅材为粘接剂、锚固件、硅酮密封胶。节约成本约150-200元/㎡（以卡拉麦里金石材为例） | 镀锌钢材、埋件、化学螺栓、膨胀螺栓、穿墙螺栓、合金钢钻头、不锈钢连接件、合金钢切割锯片、不锈钢螺栓、硅酮密封胶。746-850元/m2（以卡拉麦里金为例） |
| 8 | 施工工艺 | 粘结锚固工艺 | 墙体预埋、切割、焊接、打孔、粘接保温板、干挂大理石等 |
| 9 | 空间对比 | 湿贴上墙没有空间浪费 | 龙骨与墙面距离5-10cm |
| 10 | 施工工期 | 缩短三分之一的工期 | 3-5m2/2人/天 |
| 11 | 维护性能 | 无需维护 | 干挂配件易老化，维护复杂 |

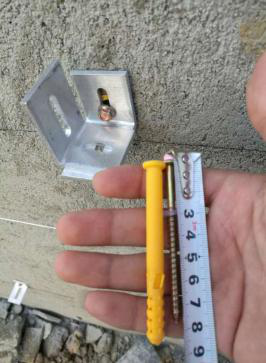

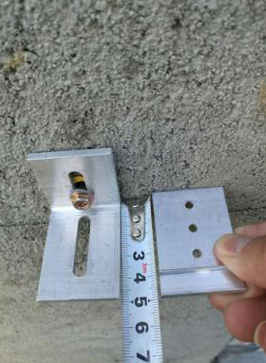

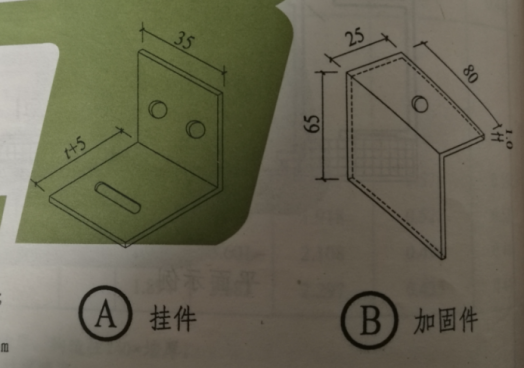

天然超薄石材保温装饰一体板挂件
Green city energy-compared
粘贴超薄石材后托件固定，图集要求24米以下每块板至少与2个挂件相连。24米以上每块板至少与3个挂件相连。
与传统的石材干挂加保温要求不同。普通石材干挂要求石材最低厚度25mm；正常保温要求打钉至少6个/m2 。
而现场施工此超薄石材的石材厚度要求为5-8mm，挂锚固件6个。
材质：铝合金
尺寸：可根据产品厚度私人订制
天然超薄石材保温装饰一体板挂件
Green city energy-compared
高分子聚合物砂浆
★ zhuanli配方，采用多种进口原料均质，具有优越的防水性能和基础墙体附着力，从而解决了耐冻融问题。
★ 20℃时抗拉强度达0.167Mpa；100℃时达0.06Mpa，抗风压值达607Kpa无损坏，达到了不裂不掉的目的。
★ 经80次热雨周期和15次冷热周期测试，产品无破坏，对气候变化具有极强的适应性。
★ 专用于大理石、花岗岩及其它石材与结构墙体的粘结。
★ 水溶性强，无毒、无污染。
★ 施工范围广，粘结力高。
★ 适用于砖石结构、混凝土、水泥、砂浆、石膏板、大理石、瓷砖等各种底面粘结石材。
